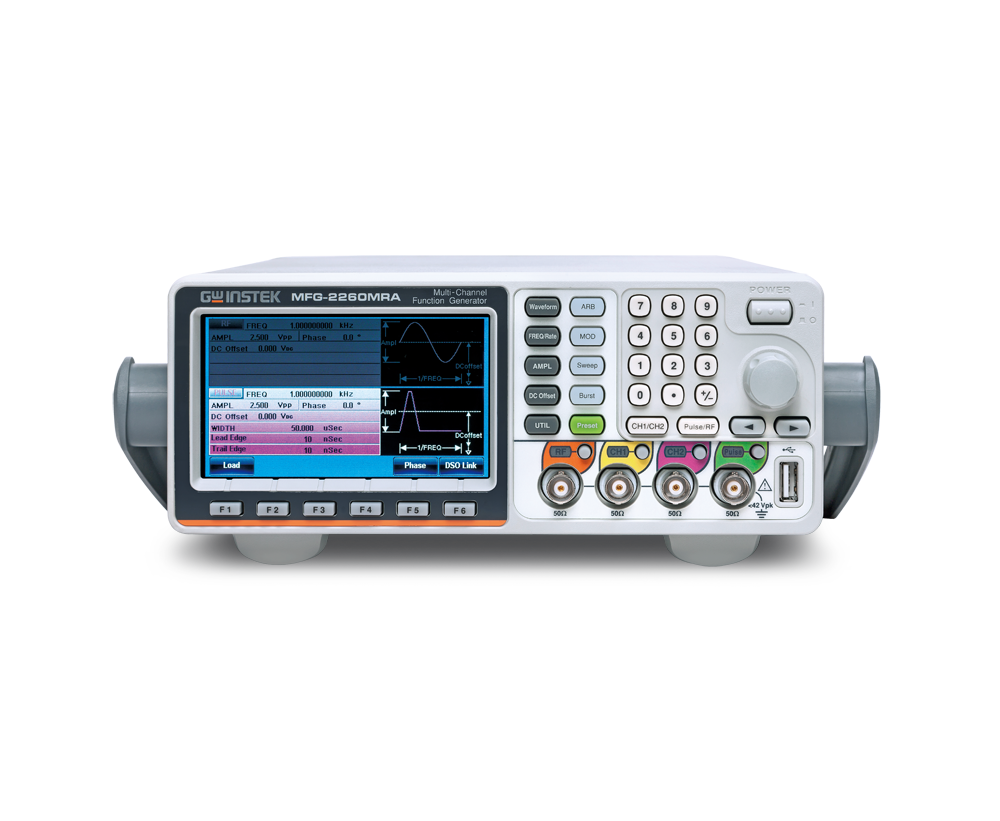

MFG-2000信号发生器

可达5个通道同时输出，包括两个等性能可同步双通道，全功能脉冲信号发生器，全功能射频信号发生器，功率放大器

可同步AFG功能通道频率范围为1uHz至10/20/30/60MHz

全功能射频功能通道输出频宽(包含FG/ARB/Modulation功能) : 160/320MHz

脉冲信号发生器可达25MHz

低频功率放大器可达100kHz，输出功率可达20dB/20W

市场价： 0.00

价格： 0.00

商品信息

商品描述

可达5个通道同时输出，包括两个等性能可同步双通道，全功能脉冲信号发生器，全功能射频信号发生器，功率放大器

可同步AFG功能通道频率范围为1uHz至10/20/30/60MHz

全功能射频功能通道输出频宽(包含FG/ARB/Modulation功能) : 160/320MHz

脉冲信号发生器可达25MHz

低频功率放大器可达100kHz，输出功率可达20dB/20W

快速选型

型号	频率范围	通道数	调制/扫频/频率计数器	射频发生器	功率放大器
MFG-2110	1uHz-10MHz	1
MFG-2120	1uHz-20MHz	1
MFG-2120MA	1uHz-20MHz	1	√		√
MFG-2130M	1uHz-30MHz	1	√
MFG-2160MF	1uHz-60MHz	1	√	160MHz
MFG-2160MR	1uHz-60MHz	1	√	320MHz
MFG-2230M	1uHz-30MHz	2	√
MFG-2260M	1uHz-60MHz	2	√
MFG-2260MFA	1uHz-60MHz	2	√	160MHz	√
MFG-2260MRA	1uHz-60MHz	2	√	320MHz	√

详细规格
	CH1任意波形发生器	CH2任意波形发生器	25MHz 脉冲发生器	射频发生器(任意波形发生器)	功率放大器	调制/扫描/突发/频率计数器
MFG-2110	●10MHZ		●
MFG-2120	●20MHZ		●
MFG-2120MA	●20MHZ		●		●	●
MFG-2130M	●30MHZ		●			●
MFG-2160MF	●60MHZ		●	●160MHZ		●
MFG-2160MR	●60MHZ		●	●320MHZ		●
MFG-2230M	●30MHZ	●30MHZ	●			●
MFG-2260M	●60MHZ	●60MHZ	●			●
MFG-2260MFA	●60MHZ	●60MHZ	●	●160MHZ	●	●
MFG-2260MRA	●60MHZ	●60MHZ	●	●320MHZ	●	●
任意函数	任意波		内建
	取样率		200 MSa/s
	重建率		100MHz
	波形长度		16k 点
	振幅分辨率		14 位
	非易失性内存		10组 16k 点(1)
	用户自定义输出部分		自点2~16384 (可选)
	用户自定义标记输出部分		自点2 ~ 16384(可选)
	输出模式		1~1048575 周期或无限模式
频率特性	范围		正弦波	320MHz(最大)
			方波	25MHz(最大)
			三角波, 斜波	1MHz
	分辨率			1μHz
	准确度稳定性		±20 ppm
	老化率		±1 ppm, 每年
	误差		≤1μHz
输出特性(2)	振幅范围		1mVpp ~ 10 Vpp (接 50Ω负载)2mVpp ~ 20 Vpp (开路)
	精度		设定值的±2% ±1 mVpp(1 kHz/接 50Ω负载无直流偏压))
	分辨率		0.1mV 或 4 位
	平坦度		± 1% (0.1dB) ≦1MHz ；± 3% (0.3dB) ≦50 MHz；± 10% (0.9dB) ≦160MHz；± 30% (3dB) ≦320MHz；(正弦波相对于1 kHz/接 50Ω负载)
	单位		Vpp, Vrms, dBm
偏压	范围		±5 Vpk ac +dc接 50Ω负载)±10Vpk ac +dc (开路)
	准确度		1% 设定+ 5mV+ 0.5% 振幅
波形输出	阻抗		50Ω 典型值 (固定)；> 10MΩ (输出无效时)
	保护		短路保护；超载继电器自动禁用主输出
	接地隔离		42Vpk 最大
同步输出	范围		TTL-相容>1kΩ
	阻抗		50Ω 标准
	接地隔离		42Vpk 最大
正弦波特性(3)	谐波失真		–60 dBc DC～200kHz, Ampl>0.1 Vpp；–55 dBc 200kHz～1 MHz, Ampl>0.1 Vpp；–45 dBc 1MHz～10 MHz, Ampl＞0.1Vpp；–30 dBc 10MHz～320MHz, Ampl＞0.1Vpp
	总谐波失真		< 0.1% (Ampl>1Vpp) DC~100 kHz
方波特性	上升/下降时间		<15ns
	过激信号		<5%
	非对称性		周期的1% +5 ns
	占空比		0.01% to 99.99%(受限于当前频率设定)
	抖动		20ppm+500ps(4)
斜波特性	线性度		<峰值输出的 0.1%
	对称性		0% ~ 100%
脉冲波特性	频率		1uHz~25MHz
	脉冲宽度		≧20nS(受限于当前频率设定)
	占空比		0.01%~99.99%(受限于当前频率设定)
	过激		<5%
	抖动		20ppm +500ps(4)
AM 调制	载波波形		正弦波,方波,三角波,斜波,脉冲波,任意波
	调制波形		正弦波, 方波, 三角波, 上斜波, 下斜波
	调制频率		2mHz~20kHz (内部) DC ~ 20kHz (外部)
	深度		0% to 120.0%
	信号来源		内部 / 外部
FM 调制	载波波形		正弦波, 方波, 三角波, 斜波
	调制波形		正弦波, 方波, 三角波, 上斜波, 下斜波
	调制频率		2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
	峰值偏移		DC ~ 最大频率
	信号来源		内部 / 外部
PM	载波波形		正弦波, 方波, 三角波, 斜波
	调制波形		正弦波, 方波, 三角波,上斜波, 下谐波
	调制频率		2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
	相位偏移		0∘~360.0∘
	信号来源		内部 / 外部
SUM	载波波形		正弦波, 方波, 三角波, 斜波
	调制波形		正弦波, 方波, 三角波,上斜波, 下斜波
	调制频率		2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
	SUM 深度		0%~100.0%
	信号来源		内部 / 外部
PWM	载波波形		正弦波, 方波, 三角波, 斜波
	调制波形		正弦波, 方波, 三角波,上斜波, 下斜波
	调制频率		2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
	相位偏移		0%~100.0% 脉冲宽度
	信号来源		内部 / 外部
FSK	载波波形		正弦波, 方波, 三角波, 斜波, 脉冲波
	调制波形		50% 方波占空比
	内部频率		2 mHz ~ 1 MHz
	频率范围		1μHz ~ 最大频率
	信号来源		内部 / 外部
扫描	波形		正弦波, 方波, 三角波, 斜波
	类型		线性或对数
	扫描方向		上或下
	起始/终止频率		1uHz ~ 最大频率
	扫描时间		1ms ~ 500s
	信号来源		内部 / 外部
	触发		单次, 外部, 内部.
	标记		下降沿标记信号(可编程的)
	信号来源		内部 / 外部
丛发	波形		正弦波, 方波, 三角波, 斜波
	频率		1uHz~最大频率
	脉冲计数		1~1000000 循环或无限
	起始/终止相位		-360.0∘~+360.0∘
	内部频率		1 us~500 s
	门控来源		外部触发
	触发来源		单次, 外部, 内部.
触发延迟	N循环, 无限		0s~100 s
外部触发输入	类型		FSK, 丛发, 扫描p
	输入电平		TTL 相容
	斜度		上升或下降(可选择)
	脉冲宽度		>100ns
	输入阻抗		10kΩ，DC 耦合
外部调制输入	类型		AM, FM, PM,SUM,PWM
	电压范围		±5V 满量程
	输入阻抗		10kΩ
	频率		DC ~ 20kHz
	接地隔离		42Vpk 最大
触发输出	类型		FSK,丛发, 扫描
	电平		TTL 相容（接 50Ω负载）
	脉冲宽度		>450ns
	最大速率		1MHz
	扇出		≥4 TTL 负载
	阻抗		50Ω 典型值l
双信道功能(CH1/CH2)	相位		‘-180∘ ~180∘同步相位
	追踪		CH2=CH1
	耦合		频率(比率或差异)振幅 & DC 偏压
	DSO连接		√
脉冲发生器	振幅		1mVpp ~ 2.5 Vpp (接 50Ω负载)2mVpp ~ 5 Vpp (开路)
	偏压		±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路)
	频率		1uHz~25MHz
	脉冲宽度		20nS~999.9ks(受限于当前频率设定)
	变数占空比		0.01%~99.99%(受限于当前频率设定)
	前缘和后缘时间(5)		10nS~ 20S(1ns 分辨率) (受限于当前频率和脉冲宽度设定l)
	过激		<5%
	抖动		100ppm +500ps(4)
频率计数器	范围		5Hz ~ 150MHz
	精度		时基精度±1count
	时基		±20ppm (23˚C ±5˚C)
	分辨率		最大分辨率为:100nHz for 1Hz, 0.1Hz for 100MHz.
	输入阻抗		1kΩ/1pf
	灵敏度		35mVrms ~ 30Vms (5Hz ~ 150MHz)
	接地隔离		42Vpk 最大
射频发生器	波形		正弦波, 方波, 斜波, 脉冲波, 噪声波, 任意波
	振幅		1mVpp ~ 2 Vpp (MFG-2XXXMF)
	(接 50Ω负载)		1mVpp ~ 1 Vpp (MFG-2XXXMR)
	偏压		±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路)
	频率		1uHz~160MHz(MFG-2XXXMF)1uHz~320MHz(MFG-2XXXMR)
调制/扫描	调制类型		AM,FM,PM,FSK,PWM (具体与 CH1 调制规格一样)
	扫描类型		频率
	信号来源		内部/外部（内部仅有AM,FM,PM, PWM)
PSK	载波波形		正弦波, 方波, 三角波, 斜波, 脉冲波
	调制波形		50% 占空比
	内部频率		2 mHz ~ 1 MHz
	相位范围		0∘~360.0∘
	信号来源		内部 / 外部
ASK	载波波形		正弦波, 方波, 三角波, 斜波, 脉冲波
	调制波形		50% 占空比
	内部频率		2 mHz ~ 1 MHz
	振幅范围		0%~100.0%
	信号来源		内部 / 外部
任意函数	取样率		200 MSa/s
	波长		16k 点
	振幅分辨率		14 位
	使用者自定义输出部分		自点 2~16384 (可选择的)
	抖动		20ppm +5ns
功率放大器	输入阻抗		10KΩ
	输入电压		1.25Vpmax
	工作模式		定压
	增益		20dB
	输出功率（RL=8Ω）		20W(方波）
	输出电压		12.5Vpmax
	输出电流		1.6Amax
	上升/下降时间		<2.5uS
	全功率带宽		DC-100KHz
	过激		1:12:00
	总谐波失真		< 0.1% (振幅>1Vpp)20Hz~20 kHz
	接地隔离		42Vpk 最大
保存/调取			10 组设定存储
界面			LAN, USB
显示			4.3’’ TFT LCD;480 × 3 (RGB) × 272
一般规格	电源		AC100~240V, 50~60Hz 或AC100~120V, AC220~240V, 50~60Hz
	消耗功率		30W 或 80W(带功率输出)
	操作环境		符合规格的温度 : 18 ~ 28˚C操作温度 :0 ~ 40˚C相对湿度:≤ 80%, 0 ~ 40˚C≤ 70%, 35 ~ 40˚C安装类别： CAT II
	工作高度		2000 米
	污染度		IEC 61010 2度, 室内使用
	储存温度		-10~70˚C, 湿度: ≤70%
	尺寸 (WxHxD)		266(W) x 107(H) x 293(D) mm
	重量		约. 2.5kg
	安全设计		EN61010-1
