网站首页 >> 分流计 >> PCS-1000I交直流分流计

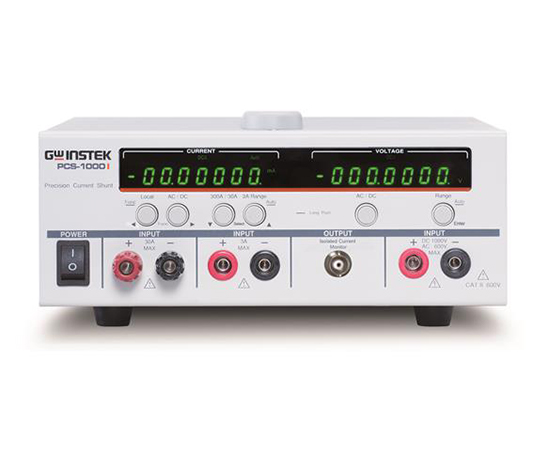

PCS-1000I交直流分流计

PCS-1000I交直流分流计

同时电流与电压测量

五段电流测量(交流&直流): 30mA/ 300mA/ 3A/ 30A/ 300A

交流电压测量: 200mV/ 2V/ 20V/ 200V/ 600V

直流电压测量: 200mV/ 2V/ 20V/ 200V/ 1000V

标配: USB& GPIB

CE认证


0.00
0.00

商品描述

同时电流与电压测量

五段电流测量(交流&直流): 30mA/ 300mA/ 3A/ 30A/ 300A

交流电压测量: 200mV/ 2V/ 20V/ 200V/ 600V

直流电压测量: 200mV/ 2V/ 20V/ 200V/ 1000V

标配: USB& GPIB

CE认证


快速选型

型号交直流电流档位交流电压档位直流电压档位接口
PCS-1000I30mA/300mA/3A/30A/300A200mV/2V/20V/200V/600V200mV/2V/20V/200V/1000VUSB/GPIB





详细规格
直流特性
直流电压
檔位 1 Year 23 ℃ ± 5 ℃温度系数/℃
200.0000 mV0.0050 + 0.00350.0005 + 0.0005
2.000000 V0.0050 + 0.00100.0005 + 0.0001
20.00000 V0.0050 + 0.00100.0005 + 0.0001
200.0000 V0.0050 + 0.00100.0005 + 0.0001
1000.000 V0.0050 + 0.00200.0005 + 0.0001
准确度 : ± (% of 读值 + % of 檔位)电压文件位输入阻抗: 10MΩ 所有电压文件位
直流电流
檔位电阻压降 23 ℃ ± 5 ℃ @1年温度系数/℃
30.00000 mA<0.4 V0.01 + 0.0050.001 + 0.002
300.0000 mA<0.5 V0.01 + 0.0050.001 + 0.002
3.000000 A<0.8 V0.01 + 0.0050.001 + 0.002
30.00000 A *1<0.8 V0.01 + 0.0050.001 + 0.002
300.0000 A*1<0.8 V0.02 + 0.0050.001 + 0.002
准确度 : ± (% of 读值 + % of 檔位)
隔离输出直流电流准确度
檔位解晰度( 6 1/2)直流 准确度温度系数/℃
30.00000 mA0.00001mA0.1 + 0.050.001
300.0000 mA0.0001mA0.1 + 0.050.001
3.000000 A0.000001A0.1 + 0.050.001
30.00000 A *10.00001A0.1 + 0.050.001
300.0000 A *10.0001A0.2 + 0.050.001
准确度 : ± (% of 输出值 + % of 满刻度)满刻度电流时的输出电压 = 3V
交流特性
有效值交流电压
檔位频率 23 ℃ ± 5 ℃ @1年温度系数/℃
200.0000 mV45Hz - 2kHz；2kHz - 10kHz；10kHz - 20kHz0.5 + 0.05；1.0 + 0.05；2.0 + 0.100.005 + 0.005
2.000000 V0.005 + 0.005
20.00000 V0.005 + 0.005
200.0000 V0.005 + 0.005
600.000 V0.005 + 0.005
准确度 : ± (% of 读值 + % of 檔位)
有效值交流电流
檔位频率 23 ℃ ± 5 ℃ @1年温度系数/℃
30.00000 mA45Hz - 2kHz；2kHz - 10kHz0.5 + 0.05；1.0 + 0.050.03 + 0.006
300.0000 mA0.03 + 0.006
3.000000 A0.03 + 0.006
30.00000 A *145Hz - 400Hz0.5 + 0.050.03 + 0.006
300.0000 A *10.03 + 0.006
准确度 : ± (% of 读值 + % of 檔位)
监测-交流电流准确度
档位频率交流 准确度温度系数/℃
30.00000 mA45Hz - 2kHz；2kHz - 10kHz0.2 + 0.05；0.5 + 0.050.001
300.0000 mA0.001
3.000000 A0.001
30.00000 A *145Hz - 400Hz0.5 + 0.050.001
300.0000 A *10.001
准确度 : ± (% of 输出值 + % of 满刻度)；满刻度电流时的输出电压 = 3V；输入电流必须大于该档位满刻度的10%以上，才能进行有效测量
一般
电源100 V / 120 V / 220 V / 240 V ±10%
输入频率50/60 Hz
操作环境Full accuracy for 0 ℃ to 55 ℃, Full accuracy to 80% R.H. at 40 ℃
储存环境-40 ℃ to 70 ℃
功耗Max 35VA
尺寸210 mm (W) * 80 mm (H) * 390mm (D)
重量Approximately 5 kg

(本规格适用于热机30分钟后，且环境在18到28度C之间。)
*1 对于30A/300A档位的准确度，需增加8 ppm/watt功率系数。
